Câmeras Termográficas: Revelando o Mundo Invisível do Calor

Utilizadas por profissionais e empresas, as câmeras termográficas, também conhecidas como câmeras de termografia, câmeras térmicas ou infravermelhas, são dispositivos semelhantes às câmeras convencionais, porém capazes de capturar radiação infravermelha. Essa tecnologia permite que a radiação infravermelha seja traduzida em uma imagem visível, revelando as variações de temperatura em objetos e superfícies. Para ver onde ela é usada no dia a dia, leia para que serve a câmera termográfica.

A radiação infravermelha abrange uma ampla faixa de comprimento de onda, de aproximadamente 0,7 µm a 1000 µm. No entanto, as câmeras termográficas se concentram na faixa espectral de 3,5 a 15 µm, conhecida como infravermelho de onda média e longa, devido à emissão típica de objetos à temperatura ambiente.

Essa faixa espectral é adequada para medir e visualizar temperaturas em objetos cuja emissividade é conhecida. No entanto, a precisão da medição pode variar dependendo do material, uma vez que a emissividade pode variar de 0,012 a 0,98.

Um dos benefícios das câmeras termográficas é a sua capacidade de funcionar bem em atmosferas transparentes, onde a radiação solar e a luz artificial têm pouca interferência, desde que a distância para o objeto seja limitada a alguns metros. A interferência da radiação natural do ar se torna significativa apenas em distâncias maiores.

Princípio de Funcionamento e Tecnologia

A termografia é um método de imagem sem contato que traduz a radiação de calor invisível (infravermelho médio) de um objeto em uma imagem visível. Além da medição passiva da temperatura, a irradiação ativa por radiadores infravermelhos também é possível e é usada em testes de materiais e outras aplicações.

As câmeras termográficas avaliam principalmente as diferenças na radiação recebida, o que pode resultar em erros de medição quando objetos têm emissividades muito diferentes. As câmeras termográficas geralmente permitem que o usuário ajuste o fator de emissão, mas as medições devem ser interpretadas com cautela devido a essa variabilidade.

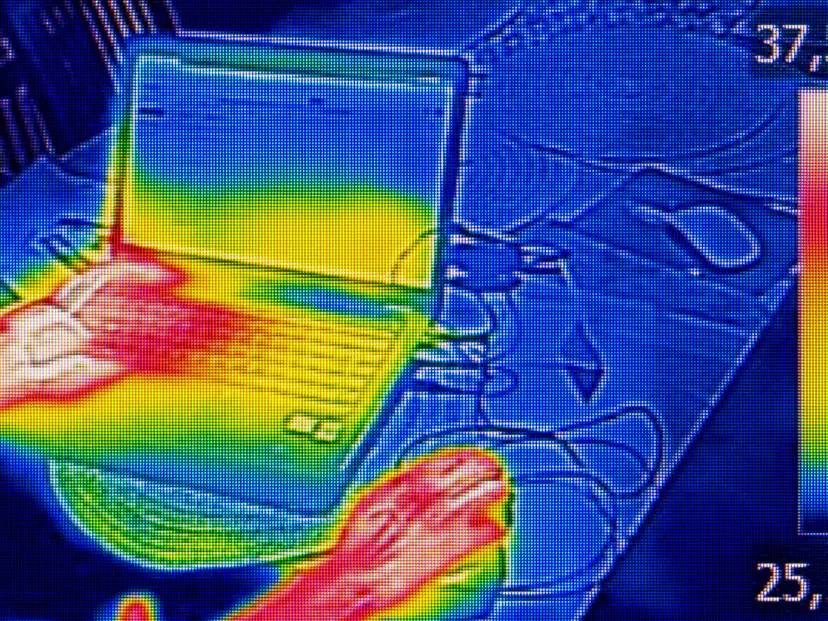

Em termos de tecnologia, uma câmera termográfica é estruturada de forma semelhante a uma câmera convencional, mas seus sensores são projetados para detectar radiação infravermelha. As imagens capturadas por essas câmeras são inicialmente exibidas em níveis de cinza, com a capacidade de usar paletas de cores para representar as variações de temperatura. Isso permite que os usuários identifiquem rapidamente áreas de interesse, como anomalias térmicas.

A resolução das câmeras termográficas é tipicamente menor do que as câmeras convencionais na faixa visível, variando de 160 × 120 a 384 × 288 pixels. No entanto, avanços recentes incluem detectores com 640 × 480 pixels. A óptica dessas câmeras é projetada para capturar radiação infravermelha e pode ser feita de semicondutores de cristal único, como germânio, silício ou seleneto de zinco.

Aplicações Versáteis

As câmeras termográficas têm uma ampla gama de aplicações em diversos campos:

1. Construção Civil: São usadas para testar isolamento térmico, detectar pontes térmicas, diagnóstico de edifícios, controle de coberturas planas e detecção de umidade em paredes.
2. Fotovoltaica: São utilizadas para solucionar problemas em sistemas de energia solar, como resistências de contato e identificação de módulos ociosos.

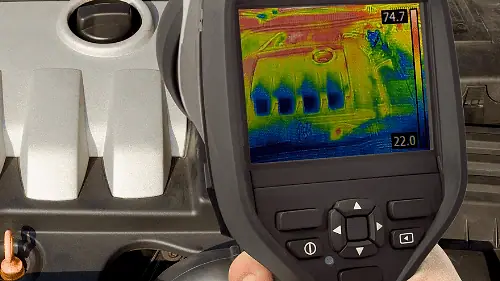

3. Indústria e Manufatura: Permitem medir a distribuição de perda de potência em componentes eletrônicos, testar sistemas elétricos e mecânicos e muito mais.
4. Prevenção de Incêndios: São usadas para detectar brasas após incêndios e localizar pessoas em edifícios enfumaçados.
5. Climatologia: São empregadas para medir a temperatura da superfície terrestre e oceânica.
6. Medicina Humana e Veterinária: São utilizadas em diagnósticos médicos para detectar inflamações, problemas circulatórios e câncer de mama, além de auxiliar na detecção de dopagem em esportes equestres.
7. Engenharia de Tráfego: Detectam pessoas e veículos no controle de semáforos, melhorando a segurança viária.
8. Assistência de Visão Noturna de Veículos: São usadas em sistemas de assistência ao motorista para melhorar a visibilidade em condições de baixa luminosidade.
9. Teste de Material Não Destrutivo (NDT): Permitem a identificação de defeitos ocultos em materiais e componentes por meio de diferentes comportamentos térmicos.
10. Segurança e Proteção de Fronteiras: São empregadas em sistemas de vigilância para detectar passagens ilegais de pessoas e animais perigosos.
11. Caça: São usadas para observação de animais, especialmente em condições de pouca visibilidade.

Aplicações Militares

No setor militar, os dispositivos de imagem térmica são essenciais para observação e reconhecimento em condições de baixa visibilidade ou no escuro. Eles possuem vantagens sobre dispositivos de visão noturna, como a capacidade de detectar fontes de calor mesmo em ambientes sem luz residual. Isso os torna úteis para missões de vigilância e reconhecimento.

Vantagens e Limitações

As câmeras termográficas oferecem diversas vantagens, como a capacidade de monitorar grandes áreas simultaneamente, a detecção antecipada de pontos quentes em sistemas técnicos e a medição sem contato, mesmo a longas distâncias. No entanto, elas também têm limitações, como o alto custo de modelos com boa resolução, a necessidade de conhecer o fator de emissão e a imprecisão em condições adversas, como ventos fortes ou chuva intensa.

Câmeras FLIR

O termo “FLIR” frequentemente se refere a “Forward Looking Infrared”, sendo também uma marca popular de câmeras termográficas. A FLIR é amplamente reconhecida como uma das principais fabricantes de câmeras termográficas no mundo.

Em resumo, as câmeras termográficas desempenham um papel fundamental em uma ampla variedade de aplicações, permitindo a visualização das diferenças de temperatura de forma eficaz e contribuindo para a resolução de problemas e diagnósticos em diversos campos, desde a construção civil até a segurança militar. Seu desenvolvimento contínuo e aprimoramento de software expandem constantemente suas capacidades e utilidade.

Fonte: Wikipédia em alemão, verbete Wärmebildkamera, licença CC BY-SA 4.0.
